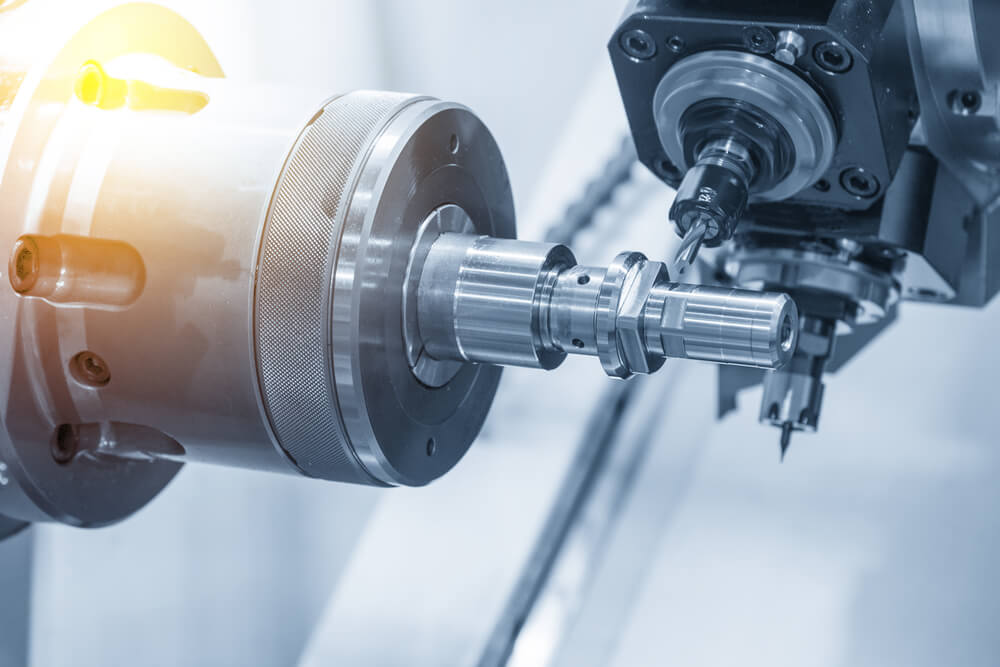

Toczenie CNC wieloosiowe to obróbka na tokarkach wyposażonych w dodatkowe osie obrotowe (A i/lub B) poza standardowymi osiami liniowymi X, Y, Z. Oś A obraca detal lub narzędzie wokół osi X, oś B przechyla narzędzie wokół osi Y – razem umożliwiają skrawanie pod wieloma kątami bez zmiany mocowania. Toczenie 4-osiowe różni się od 5-osiowego tym, że pracuje z jedną dodatkową osią obrotową, co już znacząco rozszerza możliwości geometryczne. Obróbka wieloosiowa redukuje liczbę ustawień, poprawia dokładność wymiarową i skraca czas produkcji – szczególnie przy złożonych detalach dla automotive, energetyki i hydrauliki siłowej.

Czym jest toczenie CNC wieloosiowe?

Toczenie CNC wieloosiowe to obróbka skrawaniem na tokarkach CNC, które – oprócz standardowych osi liniowych X, Y, Z – posiadają co najmniej jedną dodatkową oś obrotową. Dzięki temu narzędzie lub detal może się obracać i przechylać podczas skrawania, co pozwala tworzyć skomplikowane geometrie w jednym ustawieniu.

Standardowa tokarka 2-osiowa (X, Z) wykonuje operacje wzdłużne i poprzeczne. Dodanie osi C (obrót wrzeciona) daje 3 osie. Przejście na tokarkę CNC 4 osie oznacza dołożenie osi A lub B, a toczenie 5-osiowe łączy obie dodatkowe osie obrotowe jednocześnie. Każda kolejna oś rozszerza zakres możliwych geometrii i redukuje liczbę operacji mocowania detalu.

Oś A i oś B – co oznaczają w praktyce?

Oś A w toczeniu CNC

Oś A to oś obrotowa wokół osi X, która pozwala na obrót detalu lub narzędzia pod dowolnym kątem podczas obróbki. Jej obecność umożliwia tworzenie rowków spiralnych, profili helikalnych i podcięć bez konieczności ręcznego przezbrajania maszyny.

W praktyce oś A w toczeniu CNC jest kluczowa wszędzie tam, gdzie geometria detalu wymaga ciągłej zmiany orientacji powierzchni skrawanej – na przykład przy wałach wielobocznych, śrubach o niestandardowym zarysie gwintu czy elementach z kanałami prowadzonymi spiralnie.

Oś B w toczeniu 5-osiowym

Oś B to oś obrotowa wokół osi Y, oferująca przechył narzędzia w zakresie od ±30° do ±120° w zależności od konstrukcji maszyny. Jej rola w toczeniu 5-osiowym jest niezbędna do obróbki bardzo złożonych kształtów przestrzennych.

Klasyczny przykład zastosowania osi B to łopatki turbin – detale o zmiennym przekroju i skręconym profilu, gdzie narzędzie musi jednocześnie zmieniać zarówno kierunek posuwu, jak i kąt natarcia. Bez osi B taka obróbka wymagałaby wielu ustawień lub dodatkowych operacji frezarskich.

Indeksowanie 4-osiowe a ciągłe toczenie 4-osiowe

Kluczowa różnica między tymi trybami polega na tym, czy oś obrotowa pracuje podczas skrawania, czy tylko między operacjami. Wybór trybu bezpośrednio wpływa na możliwości geometryczne maszyny i czas cyklu.

Indeksowanie 4-osiowe

W trybie indeksowania 4-osiowego oś A obraca detal do nowej pozycji, a dopiero potem następuje skrawanie. Narzędzie nie skrawa podczas obrotu. Ten tryb sprawdza się przy detalach z wieloma płaskimi lub symetrycznymi powierzchniami rozmieszczonymi wokół osi – na przykład wałki wielowypustowe, tuleje z gniazdami zaworowymi czy części z regularnie rozmieszczonymi otworami bocznymi.

Indeksowanie jest prostsze w programowaniu i nie wymaga tak zaawansowanego oprogramowania CAM jak tryb ciągły, dlatego stanowi dobry punkt wejścia do obróbki wieloosiowej tokarki.

Ciągłe toczenie 4-osiowe

Ciągłe toczenie 4-osiowe oznacza, że obrót wokół osi A i ruch liniowy narzędzia odbywają się jednocześnie. To pozwala na skrawanie profili helikalnych, krzywoliniowych i skośnych w czasie jednej operacji ciągłej.

Ten tryb wymaga bardziej zaawansowanego systemu CAM i precyzyjniejszej synchronizacji osi, ale efektem jest możliwość obróbki geometrii, które przy indeksowaniu wymagałyby kilku osobnych ustawień. Ciągłe toczenie jest szczególnie cenione w produkcji elementów hydraulicznych – takich jak tłoczyska siłowników o złożonych profilach powierzchni czy cylindry z niestandardowymi kanałami wewnętrznymi.

Zalety toczenia wieloosiowego

Eliminacja wielokrotnego mocowania

Toczenie wieloosiowe eliminuje konieczność wielokrotnego przezbrajania detalu – obróbka odbywa się w 360° w jednym ustawieniu. Każde ponowne mocowanie wprowadza ryzyko błędu pozycjonowania. Przy obróbce wieloosiowej to ryzyko praktycznie znika, co bezpośrednio przekłada się na powtarzalność wymiarową serii.

Wyższa wydajność i krótszy czas cyklu

Obróbka 4-osiowa poprawia wydajność produkcji o około 35% w porównaniu z obróbką 3-osiową – głównie dzięki realizacji wielu operacji w jednym mocowaniu. Mniej ustawień oznacza mniej czasu pomocniczego i krótszy łączny czas cyklu produkcyjnego.

W produkcji seryjnej ten efekt kumuluje się z każdą kolejną sztuką, co sprawia, że wyższy koszt inwestycyjny maszyny wieloosiowej zwraca się stosunkowo szybko przy odpowiednich wolumenach.

Lepsza jakość powierzchni i węższe tolerancje

Narzędzie pracujące pod optymalnym kątem natarcia przez cały czas obróbki skrawa wydajniej i pozostawia lepszą powierzchnię. Precyzyjne toczenie wieloosiowe pozwala osiągać tolerancje, które przy obróbce wieloetapowej na maszynach 3-osiowych byłyby trudne do utrzymania ze względu na narastające błędy ustawienia.

Zastosowania branżowe

Toczenie wieloosiowe jest stosowane wszędzie tam, gdzie detal ma złożoną geometrię i wymaga wysokiej powtarzalności. Oto główne branże:

  • automotive – precyzyjne elementy napędowe, wałki rozrządu o niestandardowych profilach, komponenty skrzyń biegów,
  • energetyka – łopatki turbin, komponenty zaworowe, elementy armatury o złożonych kształtach wewnętrznych,
  • hydraulika siłowa – tłoczyska, cylindry, złączki o nieregularnych profilach,
  • kolejnictwo – części o niestandardowych geometriach, elementy układów hamulcowych i zawieszenia.

Materiały kompatybilne z toczeniem CNC wieloosiowym obejmują stale konstrukcyjne i narzędziowe, stale nierdzewne, aluminium, tytan, mosiądz i tworzywa techniczne. Wybór materiału wpływa na parametry procesu, ale nie ogranicza liczby dostępnych osi.

Usługi toczenia na maszynach CNC i toczenia metali obejmują zarówno produkcję jednostkową prototypów, jak i serie produkcyjne przy użyciu maszyn wieloosiowych.

Wymagania dotyczące programowania i oprogramowania CAM

Toczenie wieloosiowe wymaga zaawansowanego oprogramowania CAM do generowania ścieżek narzędzia – złożoność programowania rośnie wprost proporcjonalnie do liczby osi. Nowoczesne systemy CAM automatyzują wiele operacji: symulację kolizji, optymalizację ścieżek i synchronizację osi, co znacznie skraca czas przygotowania programu.

Przy toczeniu 5-osiowym programista musi uwzględnić jednoczesny ruch w pięciu osiach, kontrolę wektora narzędzia i unikanie kolizji między głowicą a uchwytem. To wymaga doświadczenia zarówno w programowaniu CAM, jak i w rozumieniu kinetyki konkretnej maszyny. Obróbka skrawaniem na poziomie 5-osiowym to usługa wymagająca od zakładu inwestycji nie tylko w maszynę, ale i w kompetencje programistów.

Najczęściej zadawane pytania

Czy tokarka 4-osiowa może zastąpić centrum frezarsko-tokarskie przy obróbce złożonych detali?

Tokarka 4-osiowa może zastąpić centrum frezarsko-tokarskie w wielu przypadkach, ale nie we wszystkich. Tokarka 4-osiowa z napędzanymi narzędziami radzi sobie z detalami obrotowymi wymagającymi dodatkowych operacji frezarskich – otworów bocznych, rowków, płaszczyzn. Centrum frezarsko-tokarskie oferuje jednak szersze możliwości frezowania po złożonych powierzchniach 3D i jest lepsze do detali, w których operacje frezarskie dominują nad tokarskimi. Jeśli detal jest przede wszystkim obrotowy, tokarka 4-osiowa często jest tańszym i szybszym rozwiązaniem.

Jakie ograniczenia gabarytowe i wagowe ma toczenie wieloosiowe w porównaniu z maszynami 3-osiowymi?

Maszyny wieloosiowe mają zazwyczaj nieco mniejszy zakres gabarytowy niż ich 3-osiowe odpowiedniki w tej samej klasie cenowej, ponieważ dodatkowe osie obrotowe zajmują przestrzeń roboczą. Maksymalna średnica i długość toczenia zależą od konkretnego modelu maszyny. W przypadku bardzo dużych lub ciężkich detali (powyżej kilkuset kilogramów) dostępność maszyn 5-osiowych jest mniejsza niż 3-osiowych. Warto to sprawdzić przy planowaniu obróbki wielkoformatowych części maszyn i urządzeń.

Jak wygląda kontrola jakości detali toczonych wieloosiowo?

Weryfikacja złożonych geometrii po toczeniu wieloosiowym wymaga zaawansowanych metod pomiarowych. Standardowe narzędzia pomiarowe (mikrometr, suwmiarka) nie wystarczają do pełnej weryfikacji geometrii przestrzennych. Stosuje się współrzędnościowe maszyny pomiarowe (CMM), skanery optyczne 3D oraz dedykowane oprogramowanie do analizy geometrii. Kontrola jakości jest planowana razem z procesem obróbki – punkty referencyjne i bazy pomiarowe ustala się już na etapie projektowania technologii.

Czy toczenie wieloosiowe opłaca się przy produkcji jednostkowej?

Tak – toczenie wieloosiowe jest opłacalne również przy produkcji jednostkowej, szczególnie gdy detal ma złożoną geometrię wymagającą wielu ustawień na maszynach 3-osiowych. Koszt programowania i ustawienia maszyny jest jednorazowy, a obróbka w jednym mocowaniu eliminuje błędy kumulowane przy wieloetapowej produkcji. Produkcja części jednostkowych na maszynach wieloosiowych jest szczególnie uzasadniona przy prototypach precyzyjnych lub elementach o wysokich wymaganiach tolerancyjnych.

Jakie wymagania stawia toczenie 5-osiowe operatorom i programistom?

Toczenie 5-osiowe wymaga znacznie wyższych kompetencji niż obsługa maszyn 3-osiowych. Programista musi biegle posługiwać się oprogramowaniem CAM obsługującym 5 osi, rozumieć kinematykę maszyny i umieć przewidzieć ryzyko kolizji w przestrzeni 5-wymiarowej. Operator musi znać procedury ustawiania i kalibracji osi obrotowych oraz umieć interpretować raporty błędów złożonych układów sterowania. Szkolenie operatora przechodzącego z maszyny 3-osiowej na 5-osiową trwa zazwyczaj od kilku tygodni do kilku miesięcy, zależnie od złożoności obrabianych detali.
